Ściernica 14B1
Ściernica typu 14B1
Ściernica typu 14B1 przeznaczona jest do szlifowania kształtowego.
Jest to standardowy kształt w międzynarodowym systemie oznaczeń narzędzi ściernych.

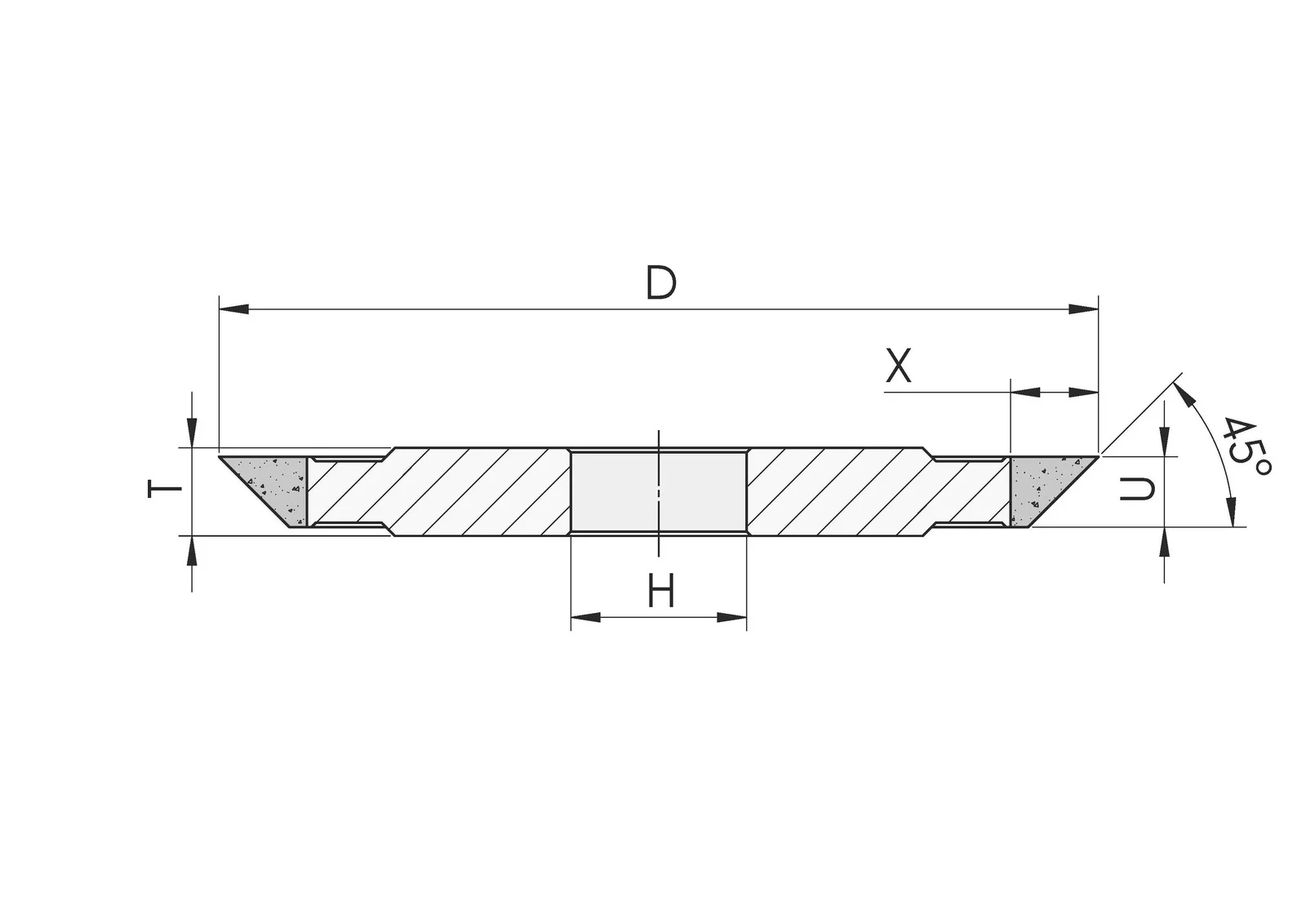

Charakterystyka:
- Średnica zewnętrzna D [mm]
- Szerokość warstwy W [mm]
- Grubość warstwy X [mm]
- Otwór mocujący H [mm]
- Wysokość całkowita Tc [mm]
Ściernice borazonowe
Ściernice typu 14B1 z ziarnem z regularnego azotku boru przeznaczone są do szlifowania kształtowego stali narzędziowych, szybkotnących i trudno obrabialnych stali stopowych o wysokiej twardości powyżej 55 HRC.
Ściernice diamentowe
Ściernice typu 14B1 z ziarnem diamentowym przeznaczone jest do szlifowania kształtowego narzędzi skrawających z ostrzami z węglików spiekanych.
| D | U | X | T | H |
| 80 | 2 | 3 | 4 | 5 | 6 | 6 | wg zamówienia |
| 80 | 4 | 5 | 6 | 6 | wg zamówienia |
| 80 | 5 | 6 | 6 | wg zamówienia |
| 100 | 2 | 3 | 4 | 5 | 6 | 6 | wg zamówienia |
| 100 | 4 | 5 | 6 | 6 | wg zamówienia |
| 100 | 5 | 6 | 6 | wg zamówienia |
| 125 | 2 | 3 | 4 | 5 | 6 | 6 | wg zamówienia |
| 125 | 4 | 5 | 6 | 6 | wg zamówienia |
| 125 | 5 | 6 | 6 | wg zamówienia |
| 150 | 2 | 3 | 4 | 5 | 6 | 8 | wg zamówienia |
| 150 | 4 | 5 | 6 | 8 | wg zamówienia |
| 150 | 5 | 6 | 8 | wg zamówienia |
| 175 | 2 | 3 | 4 | 5 | 6 | 8 | wg zamówienia |
| 175 | 5 | 6 | 8 | wg zamówienia |
| 200 | 2 | 3 | 4 | 5 | 6 | 7 | 10 | wg zamówienia |
| 200 | 5 | 6 | 7 | 10 | wg zamówienia |
| 200 | 6 | 7 | 10 | wg zamówienia |
Przykłaowe zamówienie
- Ściernica borazonowa 14B1 Ø100x2x4x20 C108 V180
- Ściernica diamentowa 14B1 Ø20x6x7x40 D126 C75
