Ściernica 1V1
Ściernica typu 1V1
Ściernica typu 1V1 to ściernica tarczowa o profilu kontowym, przeznaczona do precyzyjnego szlifowania różnych materiałów.
Jest to standardowy kształt w międzynarodowym systemie oznaczeń narzędzi ściernych.

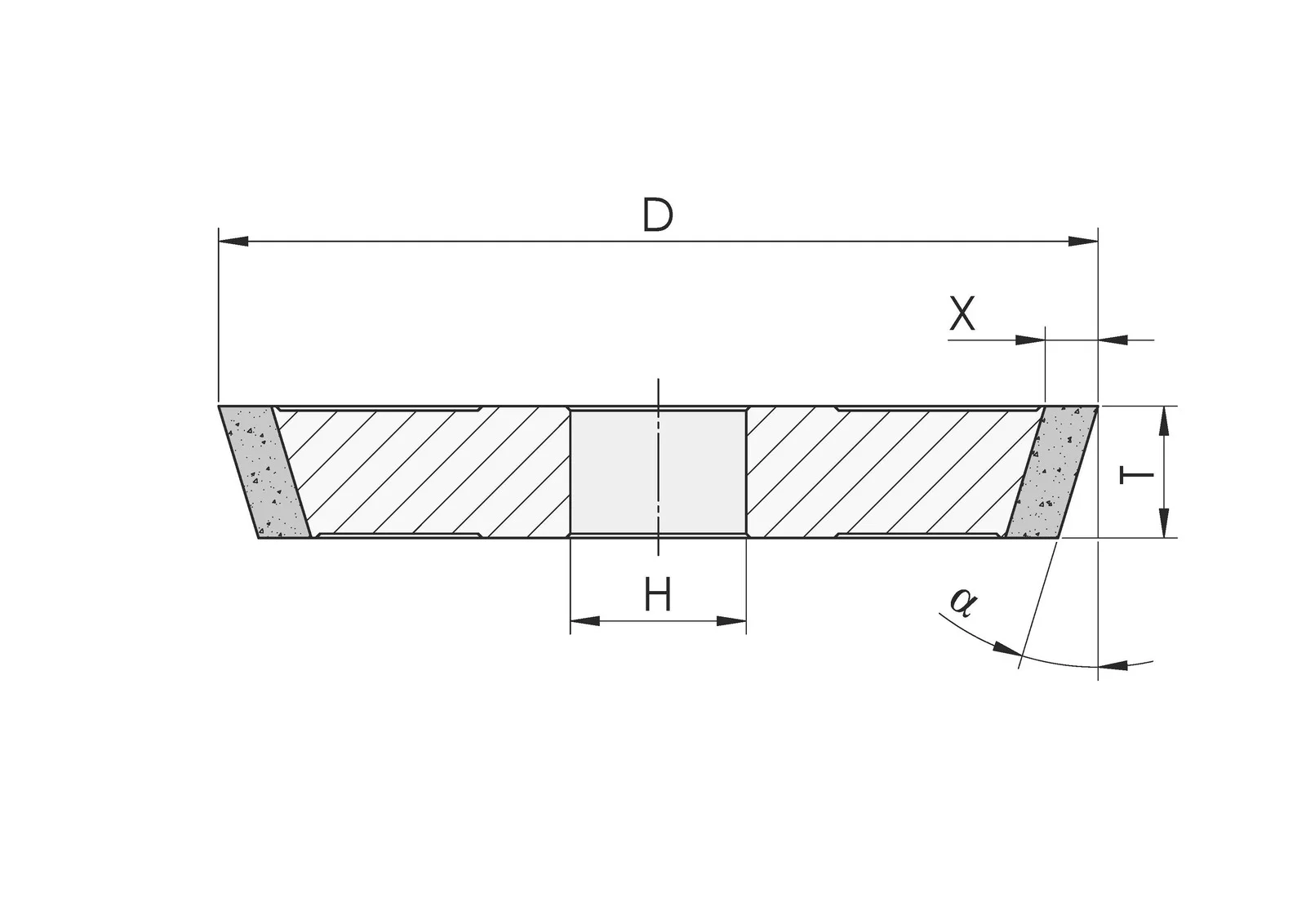

Charakterystyka:
- Średnica zewnętrzna D [mm]
- Szerokość warstwy T [mm]
- Grubość warstwy X [mm]
- Otwór mocujący H [mm]
- α [°]
Ściernice dorazonowe
Ściernice 1V1 z ziarnem z regularnego azotku boru przeznaczone są do szlifowania stali narzędziowych, szybkotnących i trudno obrabialnych stali stopowych o wysokiej twardości powyżej 55 HRC.
Ściernice diamentowe
Ściernice 1V1 z ziarnem diamentowym przeznaczone są do ostrzenia i docierania narzędzi skrawających z ostrzami z węglików spiekanych, szlifowania płaszczyzn, otworów i czół płytek z węglików spiekanych oraz wyrobów ceramicznych.
| D | T | X | α | H |
| 80 | 5 | 10 | 2 | 3 | 4 | 5° | 10° | 15° | 20° | 25° | 30° | 35° | 40° | 45° | ≤ 32 |
| 100 | 5 |10 | 2 | 3 | 4 | 5° | 10° | 15° | 20° | 25° | 30° | 35° | 40° | 45° | wg zamówienia |
| 125 | 5 |10 | 2 | 3 | 4 | 5° | 10° | 15° | 20° | 25° | 30° | 35° | 40° | 45° | wg zamówienia |
| 150 | 5 | 10 | 2 | 3 | 4 | 5° | 10° | 15° | 20° | 25° | 30° | 35° | 40° | 45° | wg zamówienia |
| 175 | 5 | 10 | 2 | 3 | 4 | 5° | 10° | 15° | 20° | 25° | 30° | 35° | 40° | 45° | wg zamówienia |
| 200 | 5 | 10 | 2 | 3 | 4 | 5° | 10° | 15° | 20° | 25° | 30° | 35° | 40° | 45° | wg zamówienia |
Przykłaowe zamówienie
- Ściernica borazonowa 1V1 Ø100x5x4/15° C108 V180
- Ściernica diamentowa 1V1 Ø200x5x3/35° D126 C75
